一、整體澆筑濾板有關說明；
整體澆筑濾板工藝已制定國家標準，《氣水沖洗濾池整體澆筑可調式濾頭技術規程》使濾池設計和施工有統一規范，便于推廣應用。

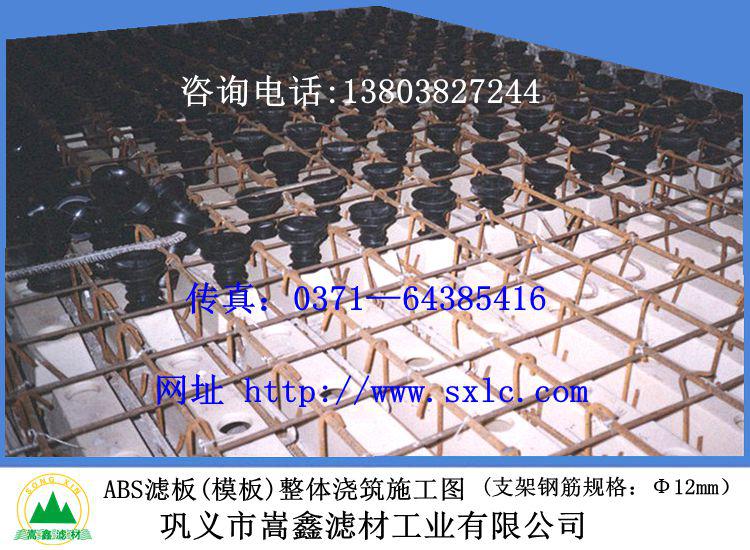

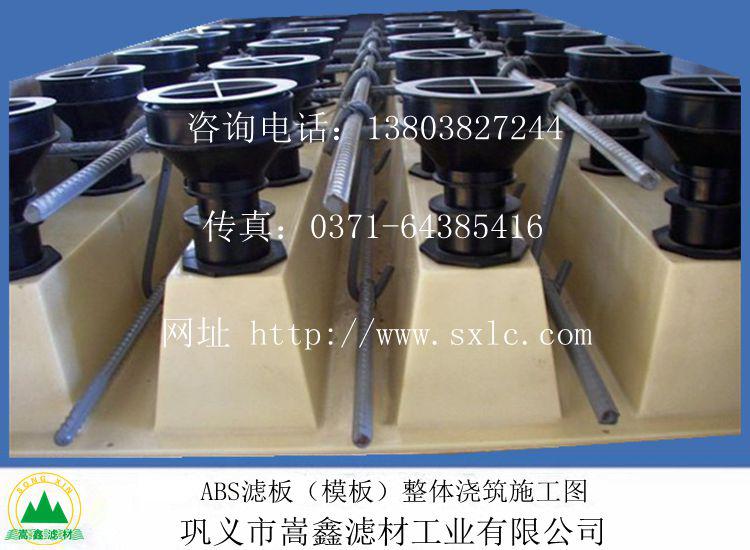

整體澆筑濾板鋼筋結構施工圖

        1、為了實現整體澆筑，必須有不拆卸的成型板材（工藝上采用食品級ABS板）制作凹凸型模板，能可靠支撐整體澆筑工程的施工荷載（當施工荷載400kg/m2時，模板撓度變化<1.2mm），模板凸處帶頸套的圓孔是用以固定濾頭預埋件（濾座）。
        2、在模板安裝后鋼筋骨架采用φ10和φ12與池壁鋼筋聯接為一體。

        3、整體澆筑混凝土要求一次性澆筑完畢并予震搗均勻、壓實，滿足C25強度，允許施工按土建一般要求1‰的水平誤差，其承載強度正向70KN/m2，反向60 KN/m2。

        4、混凝土養護后，在濾頭預埋件（濾座）內插入可調節螺桿，其可調螺距為70mm，上下調節范圍≮50mm，調節濾桿預留為15mm以上余量，供濾池長期運行后可能出現土建構筑物不均勻沉降時可調節使用，調節精度（最小調節量）為0.4mm。

        5、濾池布水區進水，根據水面來調節濾桿的上端平面在同一水平高度，從而保證進水孔在同一水平線上。

        6、采用防松動自鎖濾頭予以聯接濾座，由于整體澆筑濾板的模板是定型的，所以濾頭之間的距離和每平方米布置的濾頭數量也是固定的，而標準型濾頭的縫隙面積也統一，從而全池開孔比也是固定的。盡管以往無數成功的經驗已確定了以上這些數據（濾頭間距橫向150cm，縱向200mm，標準型（QS－K－0.5）濾頭縫隙寬度0.5mm，面積6.12cm2，全池開孔比為2.0%）。但考慮到各設計者的設計經驗和不同特定的處理對象，所以備有不同縫隙面積的濾頭供選擇，以滿足不同開孔比的設計要求（見圖4）。并有B型模板，濾梁間距為1m。

        7、有些有特殊要求的配水布氣系統，可以在濾池中直接鋪設按設計要求的平模板，下部架設可精確調節水平的支撐桿實現整體澆筑。
二、濾板常規設計參數；

        1、工藝選用；

各種濾池工藝，包括氣水反沖和單水反沖。各種池型包括新式氣水反沖V型濾池和翻板濾池，以及污水處理工藝中的生物曝氣濾池和老式虹吸濾池。各種新建濾池和各種老濾池改造。

      2、濾板(整體澆筑濾板濾板)常用規格尺寸，濾頭預埋座孔數：

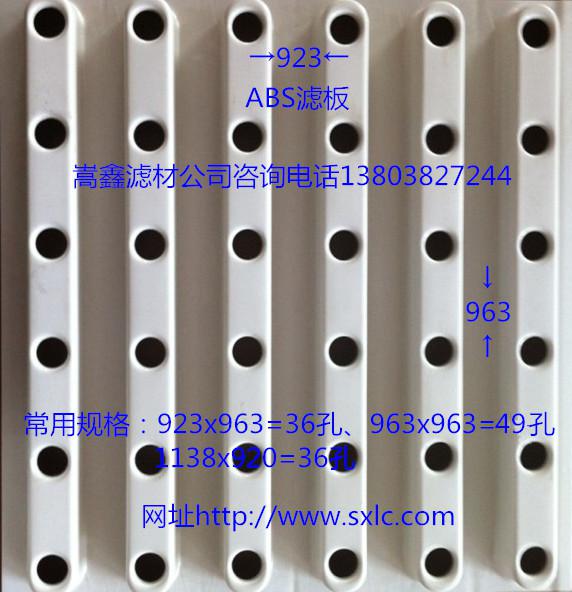

整體澆筑濾板濾板規格尺寸圖片

          (1)、模板A型長×寬×高（1138mm×620mm×100mm），厚度5mm；濾頭預埋座孔數24個/塊。相當于33.3只/㎡（縱向間距200mm，橫向間距150mm），濾梁間距1200mm,全池開孔比為2.0%。

          (2)、模板B型長×寬×高（963mm×450mm×80mm），厚度5mm；濾頭預埋座孔數18個/塊。相當于40只/㎡，（縱向間距165mm，橫向間距150mm），選Ⅱ型濾帽，濾梁間距1000mm,全池開孔比為2.0%。濾板厚度200mm、180mm。

          (3)、模板C型常用規格；長×寬×高（980mm×980mm×100mm），厚度100mm；濾頭預埋座孔數36個/塊適用于生物濾池，濾頭預埋座孔數56個/塊適用于凈水濾池，濾頭預埋座孔數64個/塊適用于凈水濾池。

      3、池型布置與濾梁、濾板設計

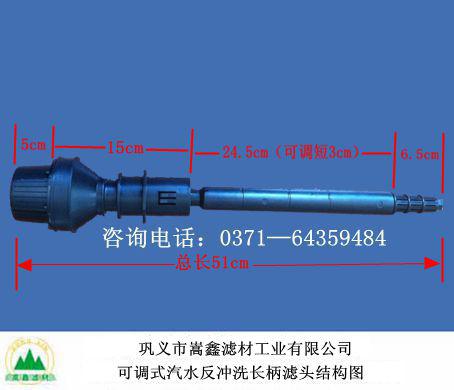

整體澆筑濾專用可調式長柄濾頭實物圖

        （l）  濾梁
        應按沖洗水布水流向布置。濾梁寬度一般為150mm，濾梁中心距A型為1200mm，采用B型模板則濾梁中心距為1000 mm，濾梁高度氣水反沖形式宜為900mm，單水反沖形式通常不應小于400mm。新建、擴建濾池必須按模板尺寸模數確定長、寬尺寸。改建濾池根據濾池平面尺寸和模板尺寸模數布置濾梁，濾梁寬度可為140-180mm，以盡量減少模板切割。由于模板統一，因此對于新設計濾池而言，可以按模板尺寸模數確定長、寬尺寸。長度宜為模板長與支撐梁（通常控制寬度為150mm）的倍數，采用A型模板為1.2m倍數。采用B型模板則為1m的倍數。寬度宜為模板寬的倍數，一般A型模板應為0.6m的倍數。B型模板應為0.45m的倍數。濾池與濾梁平行的池壁上須設邊梁以支撐模板，寬度一般為75mm，與濾梁垂直的池壁上亦應設邊梁以防止混凝土澆筑時漏漿，寬度一般不應小于40mm，邊梁結構為素混凝土。

      （2）鋼筋；
 主筋為1級φ12螺紋鋼，箍筋為φ8圓鋼。濾梁需預埋鋼筋（φ12螺紋鋼），頂面上預留300mm長與濾板主筋焊接連接。 濾池底板濾梁部位主筋需預留300mm長與濾梁豎向主筋焊接連接。舊池改造需鑿出底板主筋與濾梁豎向主筋焊接。
 混凝土強度一般為C25級。

        4、濾板制作與安裝

整體澆筑濾板濾板可調式長柄濾頭套筒安裝施工
